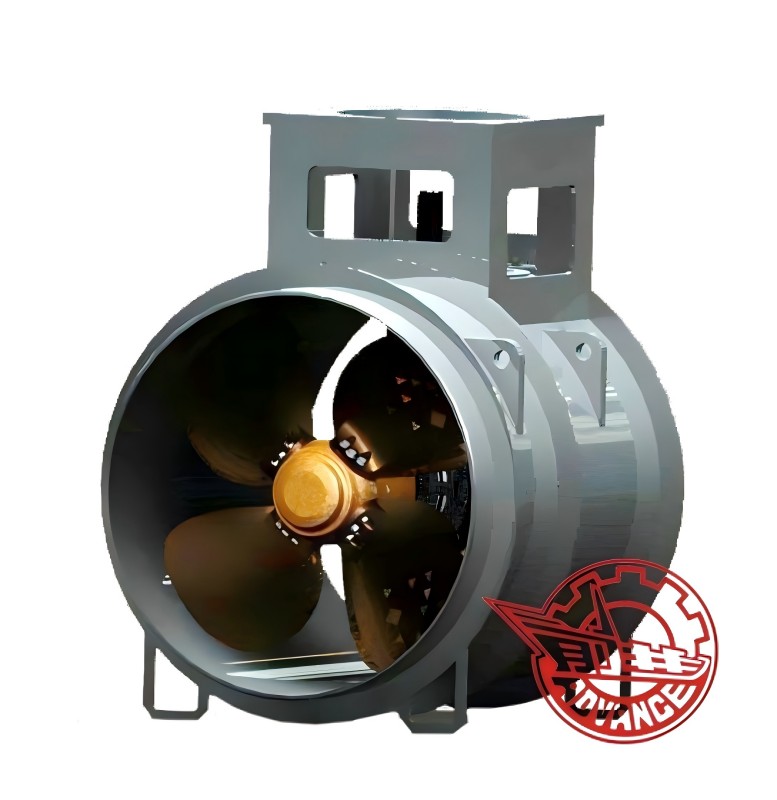

Marine laterale thrustere er typisk installeret i en tunnellignende struktur i et skibs skrog, normalt placeret ved buen eller Stern. Tunneltrusteren fungerer ved at bruge en elektrisk motor eller anden strømkilde til at køre en propell inde i tunnelen. Når det er aktiveret, genererer det et lateralt tryk, der gør det muligt for skibet at bevæge sig sidelæns, forbedre skibets evne til at manøvrere nøjagtigt i begrænsede områder som havne, marinaer eller under dockingprocedurer
Tunnel thruster -design er baseret på gennemprøvede teknologier fra Frankrig og Holland. Med innovativ indsats fra F & U-teamet er der udviklet fuld-serie-forhåndstunnel-thrustere med egne IP. Udviklingen udføres for at imødekomme kontinuerlig drift under hårdt vejr i offshore. Så alle tunnel-thrustere kan påføres kontinuerlige arbejdsskibe, såsom dynamisk positioneringsoperation op til DP3, isklasse skibe og forskningsskibe. Som integrator er Tunnel thruster-systemet, som virksomheden leverede
Karakteristika:
Lav spidshastighed for reduceret støj
Skæv klinger til mindre kavitation og støj
HF -hub, det samme som for hovedfremdrift
Klingelnberg Gears
SS -ring omkring propellen er klædt stål ikke svejset.

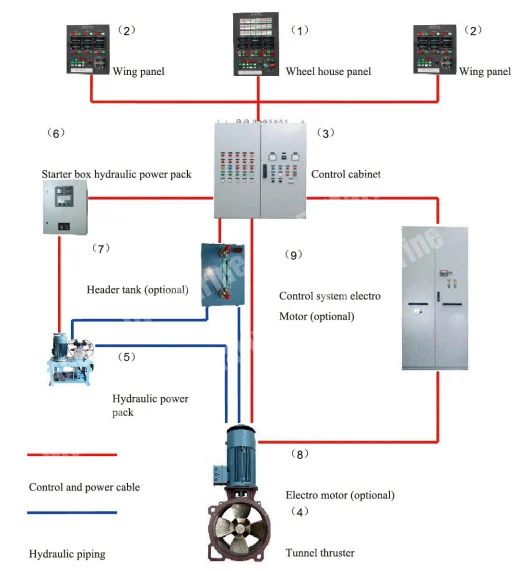

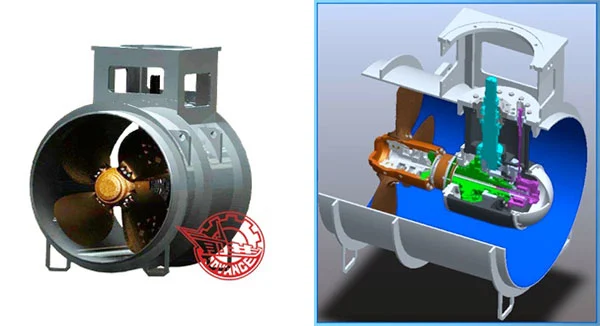

P3: Tunnel Thruster System
Designbasis: RR+Schottel.
Der er justerbare TC -serier og faste TF -serier.
Blade diameter: 500 mm-2500 mm.
Effektkoefficient kan opfylde hjælpestoffet eller DP -funktion.
Det justerbare propellknudepunkt er det berømte Hi -seriehub.
Ringen af rustfrit stål er beklædt stål, ikke-svejset
| Model | Propellstørrelse mm |
Powerkw (Max) (50Hz) Docking |
Motorhastighed (50Hz/60Hz 、 DP) |
Bevel gearreduktionsforhold (50Hz/60Hz) |
Bladhastighed (m/s) (50Hz/60Hz/dp) |
Beregn drivkraften (KN) |
Referencevægt |
||||
| TF050 | 500 | 75 | 1470 | 1780 | 1.4 | 1.7 | 10.5 | 500 kge | |||
| TF060 | 600 | 110 | 1470 | 1780 | 1.4 | 1.7 | 32.97 | 32.87 | 27.15 | 15.4 | 588 kge |
| TF070 | 700 | 160 | 1470 | 1780 | 1.9 | 2.27 | 22.4 | 950 kge | |||
| TF080 | 800 | 200 | 1470 | 1780 | 1.9 | 2.27 | 32.39 | 32.83 | 27.11 | 28.0 | 1180 kge |
| TF090 | 900 | 250 | 1470 | 1780 | 2.34 | 2.83 | 35.0 | 1350 kge | |||
| TF100 | 1000 | 280 | 1470 | 1780 | 2.34 | 2.83 | 32.87 | 32.9 | 27.18 | 39.2 | 1530kge |
| TF110 | 1100 | 355 | 1470 | 1780 | 2.7 | 3.26 | 31.34 | 31.43 | 25.95 | 50.0 | 1730kge |
| TF130 | 1300 | 450 | 1470 | 1780 | 3.25 | 3.93 | 30.77 | 30.81 | 25.44 | 63.0 | 2800 kge |
| TF150 | 1500 | 560 | 1470 | 1170/980 | 3.78 | 3 | 30.52 | 30.61 | 25.64 | 78.4 | 4300 kge |
| TF165 | 1650 | 710 | 1470 | 1170/980 | 4.27 | 3.4 | 29.72 | 29.71 | 24.89 | 100 | 6400 kge |
| TF180 | 1800 | 900 | 1470 | 1170/980 | 4.65 | 3.7 | 29.78 | 29.78 | 24.95 | 126 | 7600 kge |
| TF200 | 2000 | 1250 | 980 | 1170 | 3.5 | 4.18 | 29.3 | 29.29 | 24.54 | 175 | 9800 kge |
