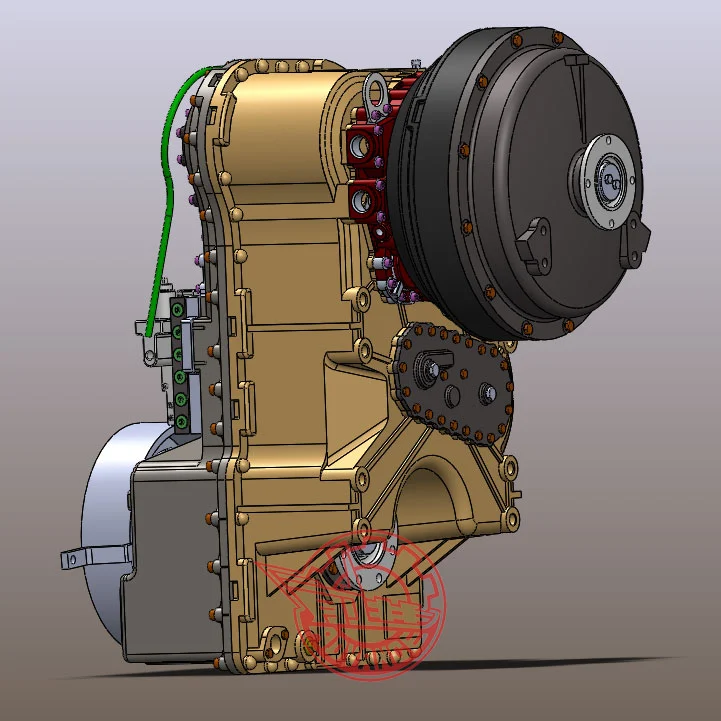

AWG180 Hydraulisk transmissionsgearkasse til læssere opdateres af HAGG på grundlag af standard WG180 -transmission. På det maksimale kan det realisere 6 frem og 3 omvendt. Det er velegnet til konstruktionsmaskiner såsom læsser, klassetrin, off-road køretøjer osv.
Hoveddata
Max motorkraft:190 kW
Max motorhastighed:2600r/min
Maks. Udgangsmoment med turbineskaft:1450n. m
Centerafstand:555/500mm
Skiftende metode:AT med manuel tilstand (elektrisk-hydraulisk proportional kontrol)
Forhold:identisk med WG180 transmission
Applikationer
Det højeffektive integrerede elektriske hydrauliske proportionelle kontrolsystem kan reducere skiftende virkning med over 20%, hvilket øger arbejdseffektiviteten med over 15%, hvilket således opnås fuld potentiel ydelse af transmissionen. Adaptiv automatisk variation i alt konditioner reducerer arbejdsstyrken i høj grad. Den automatiserede mekaniske transmission måde giver flere køremetoder. Og multi-data automatisk skift, sikkerheds- og præ-diagnosefunktioner sikrer fremragende køretøjsydelse.
Det er udviklet på grundlag af YB310 hydraulisk transmission, som ved Max har 6 fremad og 3 omvendte hastigheder, og lock-up-kobling er valgfri. Det er velegnet til konstruktionskøretøjer som læsser, klassetrin og traktor osv.
Max motorkraft:310 kW
Max motorhastighed:2500r/min
Maks. Indgangsmoment:2750n. m
Hastighed:6 fremad 3 omvendt, 4 fremad 3 omvendt eller 3 fremad 3 omvendt
Skiftende metode:AMT (elektrisk-hydraulisk proportional kontrol)
Inputtype:Momentkonverteren er direkte forbundet med svinghjulshuset eller tilsluttet via flange eller universelt led.
Output type:Flange, dobbeltudgange
Drejningsmomentkonverter:375 konverter
PTO:Forholdet for PTO1 er 1: 1 (rotationsretning samme med motorer), for PTO2 IS-1: 1 (rotationsretning i modsætning til motoren)
Applikationer
AYB310 Automatisk gearkasse bruges i konstruktionskøretøjer såsom læsser, klassetrin og traktor osv.
BS428 Transmission er en flerhastighedskoblingsoverførsel med fast aksel, momentkonverter separat monteret, mekanisk-hydraulisk kontrolleret og ved hjælp af gaffel til opskift, nedskift og stop. BS428D gælder for køretøjer, der kræver reduktion af rotationshastigheder.
Hoveddata
Maks. Indgangseffekt:74 kW
Maks. Inputhastighed:2500r/min
Maks. Indgangsmoment:650n. m
Hastighed:4 Fremad 2 omvendt
Skiftende metode:Mekanisk kontrolventil til skift/gaffel til skift af høje eller lave hastigheder
Inputtype:flange
Output type:Flange, dobbeltudgange
Applikationer
BS428 Transmission er vidt brugt i ZL20 eller ZL30 Loader
DB55-transmission er en countershaft multi-speed powershift transmission, mekanisk-hydraulisk kontrolleret og drejningsmomentkonverter separat monteret.
Hoveddata
Maks. Indgangseffekt:58 kW
Maks. Inputhastighed:2400r/min
Hastighed:2 fremad 2 omvendt
Skiftende metode:Mekanisk-hydraulisk kontrol eller elektrisk-hydraulisk kontrol
Inputtype:flange
Output type:Flange, dobbeltudgange
Applikationer
DB55 -transmission er vidt brugt i loader -type ZL16 (1,6T) og ZL18 (1,8T).
DB428-transmission er elektrisk-hydraulisk kontrolleret powershift transmission, der har 4 fremad og 3 omvendte hastigheder, normalt med YJ315X-drejningsmomentomformeren separat monteret, men brugt sammen. Dens installationsdimensioner er helt identiske med dem fra BS428 -transmission (dvs. ZL30), så det er unødvendigt at ændre køretøjsramme til opgradering til elektrisk kontrolleret skift.
Hoveddata
Maks. Indgangseffekt:130 kW
Maks. Inputhastighed:2600r/min
Maks. Indgangsmoment:1000n. m
Hastighed:4 Fremad 3 omvendt
Skiftende metode:Elektrisk-hydraulisk kontrol
Inputtype:flange
Output type:Flange, dobbeltudgange
Applikationer
DB428 -transmission er vidt brugt i 3T -læsser.
WG180 Hydraulisk transmission er baseret på teknologi introduceret fra ZF Company, Tyskland. Det er en countershaft-flerhastighedshydraulisk transmission, består af en drejningsmomentkonverter og en strømskift gearkasse, elektrisk mekanisk-hydraulisk kontrol. Hastighederne fås som 6 fremad 3 omvendt, 4 fremad 3 omvendt eller 3 fremad 3 omvendt, med tilsvarende skiftende håndtag. Låsekobling og bugseringspumpe er valgfri.
Hoveddata
Max motorkraft:190 kW
Max motorhastighed:2600r/min
Maks. Udgangsmoment med turbineskaft:1450n. m
Hastighed:6 fremover 3 omvendt, 4 fremad 3 omvendt eller 3 fremad 3 omvendt
Skiftende metode:Elektrisk eller mekanisk-hydraulisk kontrol
Inputtype:Momentkonverteren kan være direkte tilsluttet SAE1#, 2# (kun 305 og 320 konvertere), 3# (kun 305 konverter) svinghjulshus eller tilsluttet via flange eller universal led.
Output type:Flange, dobbeltudgange 305, 320, 340 eller 350 drejningsmomentkonverter er valgfri. Forsiden og bagakseludgangen. Bagakselfrigivelsesmekanismen er valgfri.
Applikationer
WG180 Hydraulisk transmission er vidt brugt i konstruktionskøretøjer såsom klassetrin, læsser, traktor, skraber osv.
WG181 Hydraulisk transmission er baseret på teknologi introduceret fra ZF Company, Tyskland. Det er acounter-skaft multi-hastighed hydraulisk transmission, består af en drejningsmomentkonverter og en strømskift gearkasse, elektrisk eller mekaniskhydraulisk kontrol. Hastighederne fås som 6 fremad 3 omvendt, 4 fremad 3 omvendt eller 3 fremad 3 omvendt, med tilsvarende skiftende håndtag. Lock-up-kobling er valgfri.
Hoveddata
Max motorkraft:170 kW
Max motorhastighed:2600r/min
Maks. Udgangsmoment med turbineskaft:1350n. m
Hastighed:6 fremover 3 omvendt, 4 fremad 3 omvendt eller 3 fremad 3 omvendt
Skiftende metode:Elektrisk eller mekanisk-hydraulisk kontrol
Inputtype:Momentkonverteren kan være direkte tilsluttet SAE1#, 2# (kun 305 og 320 konvertere), 3# (kun 305 konverter) svinghjulshus eller tilsluttet via flange eller universal led.
Output type:Flange 305, 320, 340 eller 350 drejningsmomentkonverter er valgfri.
Enkelt output.
Applikationer
WG180 Hydraulisk transmission er vidt brugt i konstruktionskøretøjer såsom traktor, gaffeltruck osv.
YB210-transmission er en flerhastigheds-hastighed med fast aksel, der kombinerer hastigheder og drejningsmomentvariabel som integreret, elektriskhydraulisk, blokerende funktion er valgfri.
Hoveddata
Maks. Indgangseffekt:210 kW
Maks. Inputhastighed:2500r/min
Max Turbine Shaft Moment:1650n. m
Hastighed:6 fremad 3 omvendt eller 4 fremad 3 omvendt eller 3 fremad 3 omvendt
Skiftende metode:Elektrisk -hydraulisk kontrol
Inputtype:Momentkonverteren er direkte forbundet med svinghjulshuset eller tilsluttet via flange
Output type:Flange, dobbeltudgange
Drejningsmomentkonverter:Valgfrit til 340 eller 350 konverter
Input Output Center Afstand:540 mm
Applikationer
YB210 Hydraulisk transmission bruges i vid udstrækning i konstruktionskøretøjer såsom læsser, gaffelbil, klassetrin og traktor osv.
YB230-transmission er en flertrinsoverførsel med fast aksel, består af en drejningsmomentkonverter og strømskift gearkasse, elektrisk-hydraulisk kontrolleret. Lock-up-kobling er valgfri eller bugseringspumpe er valgfri.
Hoveddata
Maks. Indgangseffekt:230 kW
Maks. Inputhastighed:2200r/min
Maks. Indgangsmoment:2450n. m
Hastighed:4 Fremad 4 omvendt
Skiftende metode:Elektrisk-hydraulisk kontrol
Inputtype:Momentkonverteren er direkte forbundet med svinghjulshuset eller tilsluttet via flange eller universelt led.
Output type:Flange, dobbeltudgange
Drejningsmomentkonverter:375 konverter
PTO:Forhold for PTO1 er 1: 1 (rotationsretning samme med motorer),
For PTO2 IS-1:1 (rotationsretning i modsætning til motoren)
Applikationer
YB230 Hydraulisk transmission bruges i vid udstrækning i konstruktionskøretøjer såsom læsser, gaffelbil, klassetrin og traktor osv.
ZL50D Hydraulisk transmission er en planetarisk flerhastighedstransmission, med Twin Turbine Four Element Hydraulic Moment Converter integreret og mekanisk-hydraulisk kontrolleret.
Hoveddata
Maks. Indgangseffekt:154 kW
Maks. Inputhastighed:2200r/min
Hastighed:2 fremad 1 omvendt
Skiftende metode:Mekanisk kontrolventil til skift
Inputtype:direkte tilsluttet dieselmotor via membranfjeder
Output type:Flange, dobbeltudgange
Applikationer
ZL50D hydraulisk transmission bruges vidt i ZL50 -læsser.
ZL60 hydraulisk transmission er en planetarisk flerhastighedstransmission, med dobbelt-turbine fire element hydraulisk drejningsmomentkonverter integreret og mekanisk-hydraulisk kontrolleret.
Hoveddata
Maks. Indgangseffekt:186 kW
Maks. Inputhastighed:2200r/min
Hastighed:2 fremad 1 omvendt
Skiftende metode:Mekanisk kontrolventil til skift
Inputtype:direkte tilsluttet dieselmotor via membranfjeder
Output type:Flange, dobbeltudgange
Antal PTO:dobbelt
Applikationer
ZL60 Hydraulisk transmission er vidt brugt i ZL60 -læsser.
| Gearkasse/hydraulisk transmission til læssere | |||
| Serienummer | Produktmodel | Applikationsspecifikationer | Bemærkning |
| 1 | DB55 | 1,5/1,8 ton | 2 foran 2 omvendt, hydraulisk skift, elektro-hydraulisk skift |
| 2 | DB51 | 1,5/1,8 ton | 2 foran 2 omvendt, hydraulisk skift |
| 3 | DB428 | 3 tons (høj konfiguration) | 4 foran 3 omvendt, hydraulisk skift, elektro-hydraulisk skift |
| 4 | BS428 | 3 tons | 4 foran 2 omvendt, hydraulisk skift |
| 5 | BS428D | 3 tons | 4 foran 2 omvendt, hydraulisk skift |
| 6 | ZL50D | 5 tons | 2 foran 1 omvendt, hydraulisk skift, dobbelt turbo |
| 7 | YB160 | 5 tons | 4 foran 3 omvendt, elektro-hydraulisk skift |
| 8 | WG180 | 5 ton (høj konfiguration) | 4 foran 3 omvendt, elektro-hydraulisk skift |
| 9 | AWG180 | 5 ton (høj konfiguration) | 4 foran 3 omvendt, elektro-hydraulisk skift |
| 10 | EDB210 | 5 tons | 4 foran 3 omvendt, manuel og automatisk |
| 11 | ZL60 | 6 ton | Motordrev, 2 gear, automatisk skift |
| 12 | YB210 | 6 ton | 2 foran 1 omvendt, hydraulisk skift, dobbelt turbo |
| 13 | YB230 | 7 tons (nyt) | 4 foran 3 omvendt, elektro-hydraulisk skift |
| 14 | YB310 | 8 tons | 4 foran 4 omvendt, elektro-hydraulisk skift |
