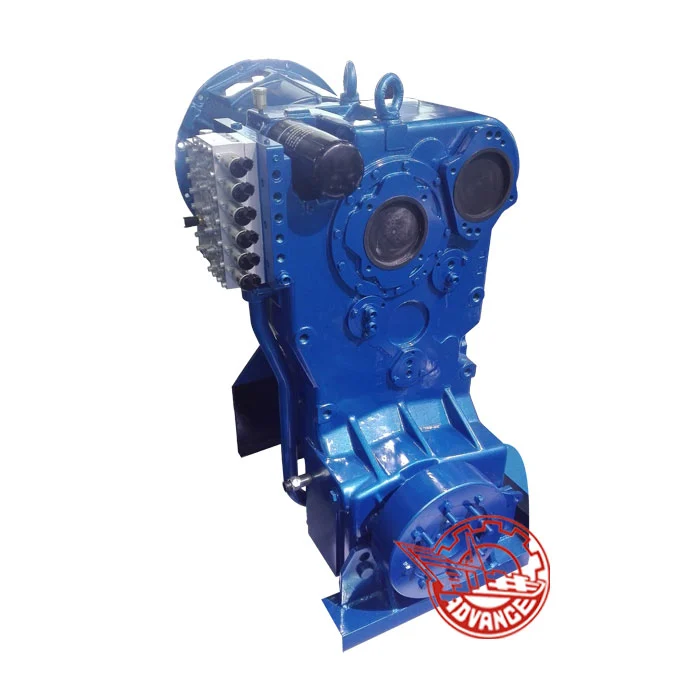

AWG180 hydraulisk transmission opdateres af HAGG på grundlag af standard WG180 transmission. På det maksimale kan det realisere 6 frem og 3 omvendt. Det er velegnet til konstruktionsmaskiner såsom læsser, klassetrin, off-road køretøjer osv.
Hoveddata
Max motorkraft:190 kW
Max motorhastighed:2600r/min
Maks. Udgangsmoment med turbineskaft:1450n. m
Centerafstand:555/500mm
Skiftende metode:AT med manuel tilstand (elektrisk-hydraulisk proportional kontrol)
Forhold:identisk med WG180 transmission
Applikationer
Det højeffektive integrerede elektriske hydrauliske proportionelle kontrolsystem kan reducere påvirkningen med over 20%, hvilket øger arbejdseffektiviteten med over 15%, hvilket opnås fuld potentiel ydelse af transmissionen. Adaptiv automatisk variation i alt konditioner reducerer arbejdsstyrken i høj grad. Den automatiserede mekaniske transmission måde giver flere køremetoder. Og multi-data automatisk skift, sikkerheds- og præ-diagnosefunktioner sikrer fremragende køretøjsydelse.
Det er udviklet på grundlag af YB310 hydraulisk transmission, som ved Max har 6 fremad og 3 omvendte hastigheder, og lock-up-kobling er valgfri. Det er velegnet til konstruktionskøretøjer som læsser, klassetrin og traktor osv.
Hoveddata
Max motorkraft:310 kW
Max motorhastighed:2500r/min
Maks. Indgangsmoment:2750n. m
Hastighed:6 fremad 3 omvendt, 4 fremad 3 omvendt eller 3 fremad 3 omvendt
Skiftende metode:AMT (elektrisk-hydraulisk proportional kontrol)
Inputtype:Momentkonverteren er direkte forbundet med svinghjulshuset eller tilsluttet via flange eller universelt led.
Output type:Flange, dobbeltudgange
Drejningsmomentkonverter:375 konverter
PTO:Forholdet for PTO1 er 1: 1 (rotationsretning samme med motorer), for PTO2 IS-1: 1 (rotationsretning i modsætning til motoren)
Applikationer
AYB310 Automatisk transmissionsgearkasse til motorklasser bruges i konstruktionskøretøjer såsom læsser, klassetrin og traktor osv.
DBA170 PowerShift -transmission, ved hjælp af spiralformet gear, lav støj, kan erstatte importeret minedrift gearkasse.
Hoveddata
Maks. Indgangseffekt:170 kW
Maks. Inputhastighed:2600r/min
Max output drejningsmoment:1350n. m
Hastighed:3 Fremad 3 omvendt
Fremad hastigheder:5. 019/3. 413/1. 379
Omvendte hastigheder:5. 019/3. 413/1. 379
Centerafstand:470 mm
Skiftende metode:Elektrisk-hydraulisk kontrol
Inputtype:flange
Output type:Flange, dobbeltudgange
Applikationer
DBA170 PowerShift -transmission med YJ305 -drejningsmomentkonverter bruges til 52 ton rockborende jumbo.

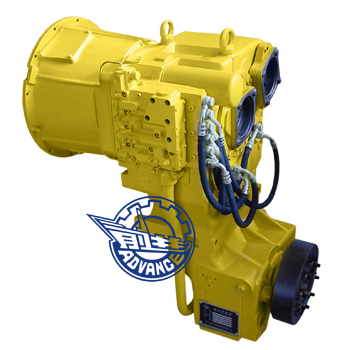

WG180 Hydraulisk transmission er baseret på teknologi introduceret fra ZF Company, Tyskland. Det er en countershaft-flerhastighedshydraulisk transmission, består af en drejningsmomentkonverter og en strømskift gearkasse, elektrisk mekanisk-hydraulisk kontrol. Hastighederne fås som 6 fremad 3 omvendt, 4 fremad 3 omvendt eller 3 fremad 3 omvendt, med tilsvarende skiftende håndtag. Låsekobling og bugseringspumpe er valgfri.
Hoveddata
Max motorkraft:190 kW
Max motorhastighed:2600r/min
Maks. Udgangsmoment med turbineskaft:1450n. m
Hastighed:6 fremover 3 omvendt, 4 fremad 3 omvendt eller 3 fremad 3 omvendt
Skiftende metode:Elektrisk eller mekanisk-hydraulisk kontrol
Inputtype:Momentkonverteren kan være direkte tilsluttet SAE1#, 2# (kun 305 og 320 konvertere), 3# (kun 305 konverter) svinghjulshus eller tilsluttet via flange eller universal led.
Output type:Flange, dobbeltudgange 305, 320, 340 eller 350 drejningsmomentkonverter er valgfri.
Forsiden og bagakseludgangen. Bagakselfrigivelsesmekanismen er valgfri.
Applikationer
WG180 Hydraulisk transmissionsgearkasse til motoriske klassinger er vidt brugt i byggebiler såsom klassetrin, læsser, traktor, skraber osv.
WG181 Hydraulisk transmission er baseret på teknologi introduceret fra ZF Company, Tyskland. Det er acounter-skaft multi-hastighed hydraulisk transmission, består af en drejningsmomentkonverter og en strømskift gearkasse, elektrisk eller mekaniskhydraulisk kontrol. Hastighederne fås som 6 fremad 3 omvendt, 4 fremad 3 omvendt eller 3 fremad 3 omvendt, med tilsvarende skiftende håndtag. Lock-up-kobling er valgfri.
Hoveddata
Max motorkraft:170 kW
Max motorhastighed:2600r/min
Maks. Udgangsmoment med turbineskaft:1350n. m
Hastighed:6 fremover 3 omvendt, 4 fremad 3 omvendt eller 3 fremad 3 omvendt
Skiftende metode:Elektrisk eller mekanisk-hydraulisk kontrol
Inputtype:Momentkonverteren kan være direkte tilsluttet SAE1#, 2# (kun 305 og 320 konvertere), 3# (kun 305 konverter) svinghjulshus eller tilsluttet via flange eller universal led.
Output type:Flange 305, 320, 340 eller 350 drejningsmomentkonverter er valgfri.
Enkelt output.
Applikationer
WG180 Hydraulisk transmission er vidt brugt i konstruktionskøretøjer såsom traktor, gaffeltruck osv.
YB160-transmission er en flerhastighed med fast aksel-hastighed, der kombinerer hastigheder og drejningsmomentvariabel som integreret, elektrisk hydraulisk, blokerende funktion er valgfri.
Hoveddata
Maks. Indgangseffekt:160 kW
Maks. Inputhastighed:2500r/min
Max Turbine Shaft Moment:1100n. m
Hastighed:6 fremad 3 omvendt eller 4 fremad 3 omvendt eller 3 fremad 3 omvendt
Skiftende metode:Elektrisk -hydraulisk kontrol
Inputtype:Momentkonverteren er direkte forbundet med svinghjulshuset eller tilsluttet via flange
Output type:Flange, dobbeltudgange
Drejningsmomentkonverter:Valgfrit for 305, 320, 340 eller 350 konverter
Input Output Center Afstand:500 mm
Applikationer
YB160 Hydraulisk transmission er vidt brugt i konstruktionskøretøjer såsom læsser, gaffelbil, klassetrin og traktor osv.
YB210-transmission er en flerhastigheds-hastighed med fast aksel, der kombinerer hastigheder og drejningsmomentvariabel som integreret, elektriskhydraulisk, blokerende funktion er valgfri.
Hoveddata
Maks. Indgangseffekt:210 kW
Maks. Inputhastighed:2500r/min
Max Turbine Shaft Moment:1650n. m
Hastighed:6 fremad 3 omvendt eller 4 fremad 3 omvendt eller 3 fremad 3 omvendt
Skiftende metode:Elektrisk -hydraulisk kontrol
Inputtype:Momentkonverteren er direkte forbundet med svinghjulshuset eller tilsluttet via flange
Output type:Flange, dobbeltudgange
Drejningsmomentkonverter:Valgfrit til 340 eller 350 konverter
Input Output Center Afstand:540 mm
Applikationer
YB210 Hydraulisk transmission bruges i vid udstrækning i konstruktionskøretøjer såsom læsser, gaffelbil, klassetrin og traktor osv.
YD130 Hydraulisk transmission er en flerhastigheds-hydraulisk transmission med fast skaft, der kombinerer hastigheder og drejningsmomentvariabel som integreret, elektrisk mekanisk-hydraulisk kontrolleret. Hastighederne er 6 fremad 3 omvendt, 4 fremad 3 omvendt eller 3 fremad 3 omvendt via tilsvarende skiftende håndtag. Blokeringsfunktion er valgfri.
Hoveddata
Max motorkraft:130 kW
Max motorhastighed:2600r/min
Maks. Udgangsmoment med turbineskaft:1000n. m
Hastighed:6 fremad 3 omvendt, 4 fremad 3 omvendt eller 3 fremad 3 omvendt
Skiftende metode:Elektrisk eller mekanisk-hydraulisk kontrol
Inputtype:Momentkonverteren kan være direkte tilsluttet SAE2#, 3# (kun 305 konverter) svinghjulshus eller tilsluttet via flange eller universelt led.
Output type:Flange, dobbeltudgange 305 eller 320 drejningsmomentkonverter er valgfri.
PTO:Forholdet for PTO1 er 1: 1 (rotationsretning samme med motorer), for PTO2 IS-1: 1 (rotationsretning i modsætning til motoren)
Applikationer
YD130 Hydraulisk transmission er vidt brugt i konstruktionskøretøjer såsom klassetrin, læsser, traktor og skraber osv.
YD131 Hydraulisk transmission er en countershaft-flerhastighedshydraulisk transmission, består af en drejningsmomentkonverter og en strømskift gearkasse, elektrisk-eller mekanisk-hydraulisk kontrolleret. Hastighederne er 6 fremad 3 omvendt, 4 fremad 3 omvendt eller 3 fremad 3 omvendt via tilsvarende skiftende håndtag. Lock-up-kobling er valgfri.
Hoveddata
Max motorkraft:130 kW
Max motorhastighed:2600r/min
Maks. Udgangsmoment med turbineskaft:1000n. m
Hastighed:6 fremad 3 omvendt, 4 fremad 3 omvendt eller 3 fremad 3 omvendt
Skiftende metode:Elektrisk eller mekanisk-hydrauliccontrol
Inputtype:Momentkonverteren kan være direkte tilsluttet SAE2#, 3# (kun 305 konverter) svinghjulshus eller tilsluttet via flange eller universelt led.
Output type:Flange, dobbeltudgange 305 eller 320 drejningsmomentkonverter er valgfri.
Applikationer
YD131 Hydraulisk transmission er vidt brugt i konstruktionskøretøjer såsom traktor, roterende borerigg og gaffeltruck osv.
| Hydraulisk transmission til klassetrin | |||
| Serienummer | Produktmodel | Applikationsspecifikationer | Bemærkning |
| 1 | Yd130 | PY160 | 6 foran og 3 omvendt, elektro-hydraulisk skift |
| 2 | YB160 | PY180 | 6 foran og 3 omvendt, elektro-hydraulisk skift |
| 3 | WG180 | PY180/190 | 6 foran og 3 omvendt, elektro-hydraulisk skift |
| 4 | AWG180 | PY180/190 | 6 foran og 3 omvendt, manuel og automatisk |
| 5 | YB210 | PY240 | 6 foran og 3 omvendt, elektro-hydraulisk skift |
| 6 | YB310 | PY300 | 6 foran og 3 omvendt, elektro-hydraulisk skift |
