Transmissionsgearkasse til jernbanetransport

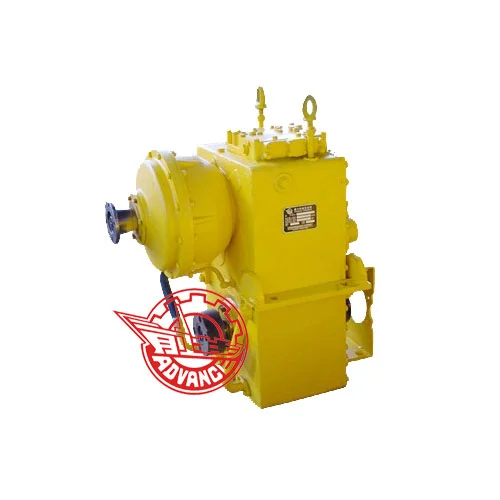

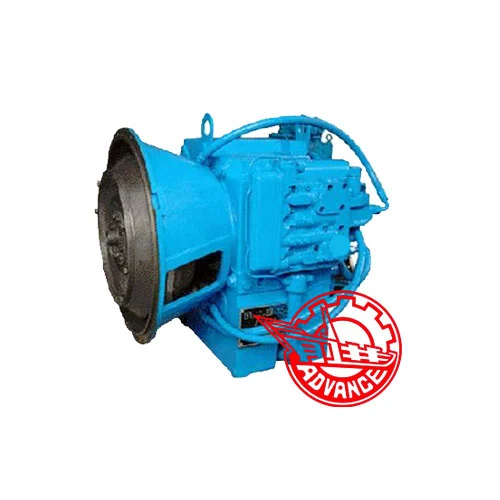

AYB310 Automatisk gearkasse

Det er udviklet på grundlag af YB310 hydraulisk transmission, som ved Max har 6 fremad og 3 omvendte hastigheder, og lock-up-kobling er valgfri. Det er velegnet til konstruktionskøretøjer som læsser, klassetrin og traktor osv.

Hoveddata

Max motorkraft:310 kW

Max motorhastighed:2500r/min

Maks. Indgangsmoment:2750n. m

Hastighed:6 fremad 3 omvendt, 4 fremad 3

omvendt eller 3 fremad 3 omvendt

Skiftende metode:AMT (elektrisk-hydraulisk proportional kontrol)

Inputtype:Momentkonverteren er direkte forbundet med svinghjulshuset eller tilsluttet via flange eller universelt led.

Output type:Flange, dobbeltudgange

Drejningsmomentkonverter:375 konverter

PTO:Forholdet for PTO1 er 1: 1 (rotationsretning samme med motorer), for PTO2 IS-1: 1 (rotationsretning i modsætning til motoren)

Applikationer

AYB310 Automatisk gearkasse bruges i konstruktionskøretøjer såsom læsser, klassetrin og traktor osv.

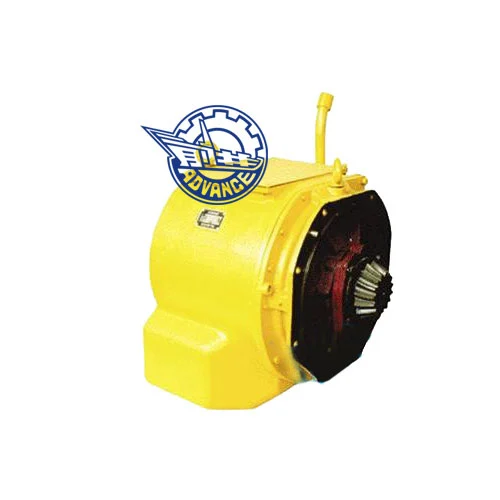

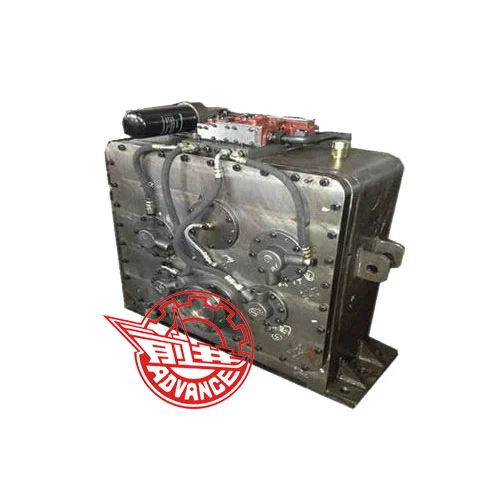

WG180 hydraulisk transmission

WG180 Hydraulisk transmission er baseret på teknologi introduceret fra ZF Company, Tyskland. Det er en countershaft-flerhastighedshydraulisk transmission, består af en drejningsmomentkonverter og en strømskift gearkasse, elektrisk mekanisk-hydraulisk kontrol. Hastighederne fås som 6 fremad 3 omvendt, 4 fremad 3 omvendt eller 3 fremad 3 omvendt, med tilsvarende skiftende håndtag. Låsekobling og bugseringspumpe er valgfri.

Hoveddata

Max motorkraft:190 kW

Max motorhastighed:2600r/min

Maks. Udgangsmoment med turbineskaft:1450n. m

Hastighed:6 fremover 3 omvendt, 4 fremad 3 omvendt eller 3 fremad 3 omvendt

Skiftende metode:Elektrisk eller mekanisk-hydraulisk kontrol

Inputtype:Momentkonverteren kan være direkte tilsluttet SAE1#, 2# (kun 305 og 320 konvertere), 3# (kun 305 konverter) svinghjulshus eller tilsluttet via flange eller universal led.

Output type:Flange, dobbeltudgange 305, 320, 340 eller 350 drejningsmomentkonverter er valgfri.

Forsiden og bagakseludgangen. Bagakselfrigivelsesmekanismen er valgfri.

Applikationer

WG180 Hydraulisk transmission er vidt brugt i konstruktionskøretøjer såsom klassetrin, læsser, traktor, skraber osv.

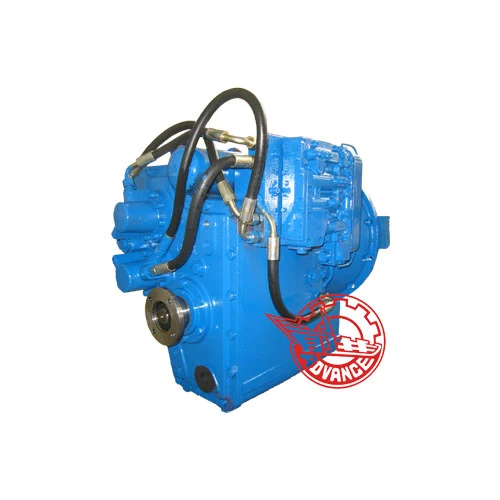

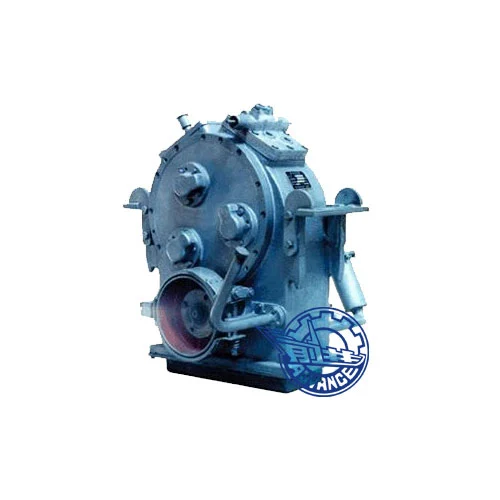

YH350 hydraulisk transmission

Det er en countershaft og planetarisk hybrid multi-hastighed hydraulisk transmission, 4 fremad og 4 omvendt, består af en drejningsmomentkonverter og en strømskift gearkasse, elektriskhydraulisk kontrolleret og med låsekobling og bugseringspumpe.

Maks. Indgangseffekt:350 kW

Maks. Inputhastighed:2300r/min

Maks. Indgangsmoment:2450n. m

Hastighed:4 Fremad 4 Reverse / Countershaft- og Planetary Hybrid PowerShift

Stall drejningsmomentforhold:K0 = 1. 92-2. 35

Skiftende metode:Elektrisk-hydraulisk kontrol

Forhold:

Applikationer

YH350 transmissionsgearkasse til jernbanetransport er vidt brugt i konstruktionsmaskiner såsom jernbanevedligeholdelseskøretøj og jernbanetraktor osv.
